无修井、钢丝起下电潜泵检泵技术
井口采油树穿越部分技术特点:
1、结构尺寸优化
针对井口操作空间狭小情况优化设计井口插头,便于现场安装操作。
2、更好的适用性
选择不同适配密封筒可用于不同尺寸类型油管挂。
3、安装配长尺寸可调
安装尺寸可调节,减少现场安装风险,提高安装成功率。
4、整体式设计
整体式设计,操作简单,减少现场安装时间,节约时间成本。
井下封隔器穿越部分技术特点:
1、更好的适用性
选择不同适配器可与不同尺寸类型封隔器配套使用,可根据实际封隔器尺寸或开口尺寸选择不同安装方式。
2、安装配长尺寸可调
不需反复起下管柱配长,安装成功率高。
3、整体式设计,设计紧凑
工厂预制已完成大部分工作,现场安装简便,作业时间短,降低井控风险。
安装配合关系:
1、井下电泵电缆干接头母头,在现场安装, 和油管挂下端Feedthrough穿越棒干接头公头连接,成熟技术, 安全可靠。
2、油管挂Feedthrough 穿越棒整体集成设计,上端为湿接头公头, 下端干接头公头。 键槽定位,全金属密封+橡胶双重密封。安装时从上往下穿,油管挂下端螺帽锁紧, 满足在库房安装或现场安装设计, 安装方便快捷。
3、湿接头母头整体设计,湿接头母头在下端,干接头公头上端。 安装于采油树帽上,从下往上穿,母接头下端锁紧盘定位,固定, 母接背后弹簧扶正,高度补偿, 与湿接头公头对接时,自动找正对接。上端干接头公头与采油树安装有防尘罩, 防止泥沙掩埋湿接头。
4、脐带电缆两端为干接头, 一端带弯头, 与湿接头母头上端的干接头公投连接, 另外一端和客户产品定制连接, 干接头成熟技术, 安全可靠。
水下采油树电潜泵湿接头方案
1、油管挂Feedthrough穿越棒与井下电缆干连接
2、油管管Feedthrough穿越棒与采油树帽湿连接
3、采油树帽湿接头母接头上端与脐带电缆干连接
4、采油树帽脐带电缆与采油树帽面板湿接头后端干连接
无修井检泵技术应用成功
SQCI组成部分
封隔器穿越上接头

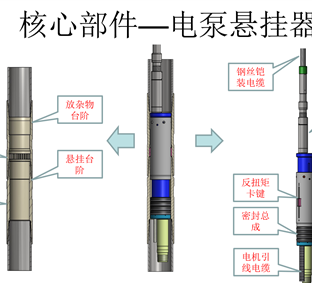

核心部件-电泵悬挂器

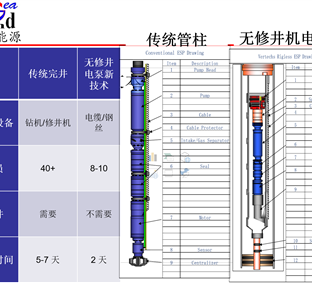

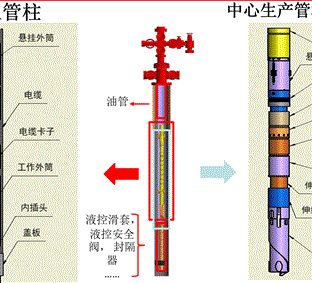

传统管串VS无修井机体系

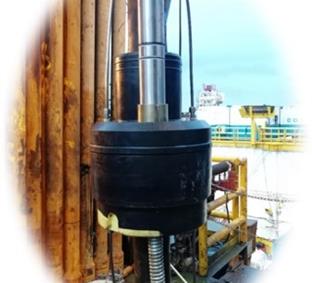

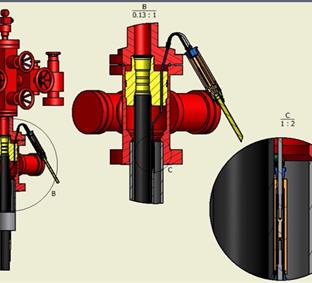

井口穿越主体

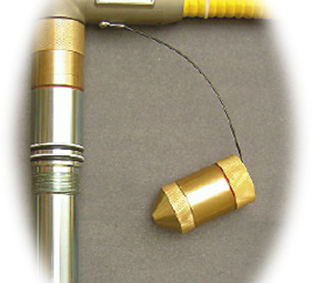

井口穿越地面接头

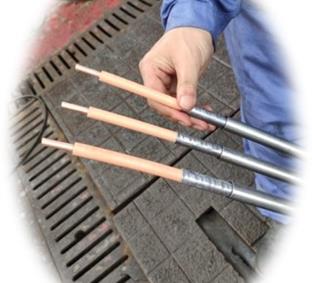

三相分体穿越器连接
三相帮上穿越器地面电缆连接

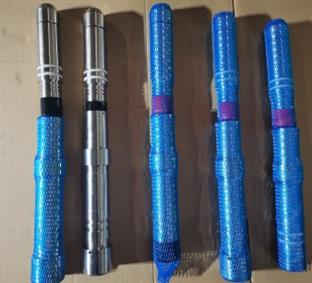

封隔器穿越主体

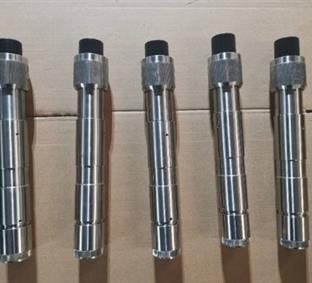

油管挂棒式器

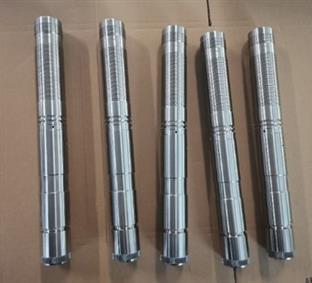

油管挂三相分体穿越器
管串结构介绍

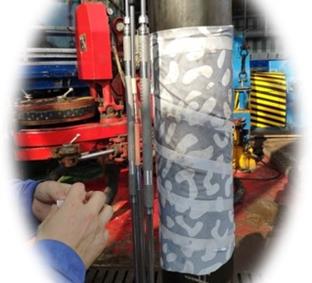

三相分体式电缆分支器安装

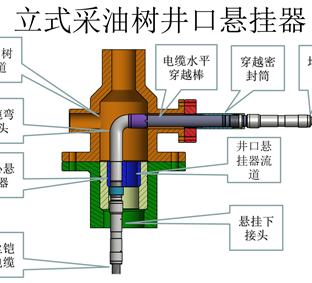

立式采油树井口悬挂器
